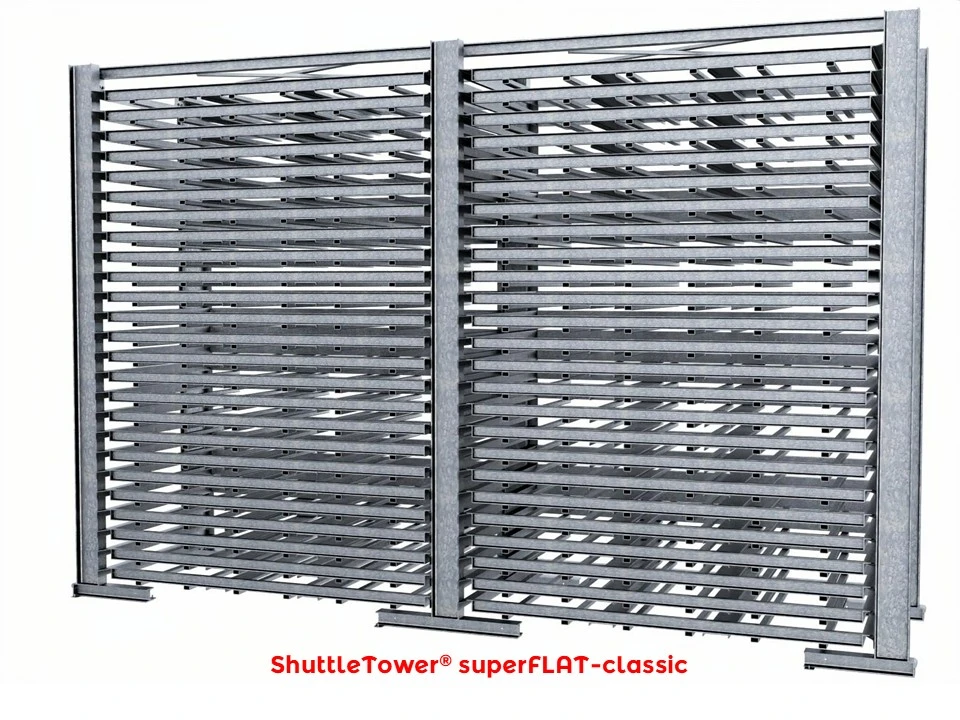

ShuttleTower

Turmlager für holzfreie Blechpakete mit der höchsten Lagerdichte für Systempaletten

ShuttleTower im Überblick

Ihr Lager und Ihre Logistik verlangen nach Platz, Übersichtlichkeit und Ordnung? Dann ist unsere klare Empfehlung, ein Investition in ein storemaster® Turmlager!

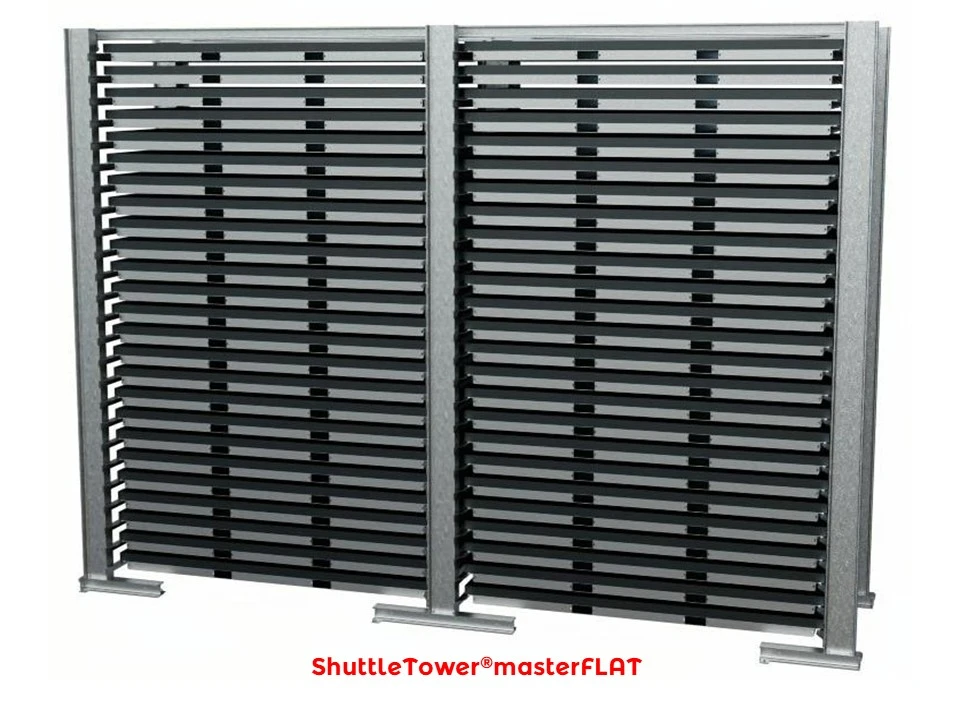

Das Regal-System ShuttleTower aus dem Hause storemaster® gewährleistet Sicherheit, hohe Kapazität und Überschaubarkeit im Blechlager. Wenn Sie in ein Turmlager investieren möchten, ist der bewährte ShuttleTower mit seinen zahlreichen Anpassungsmöglichkeiten die geeignete Wahl.

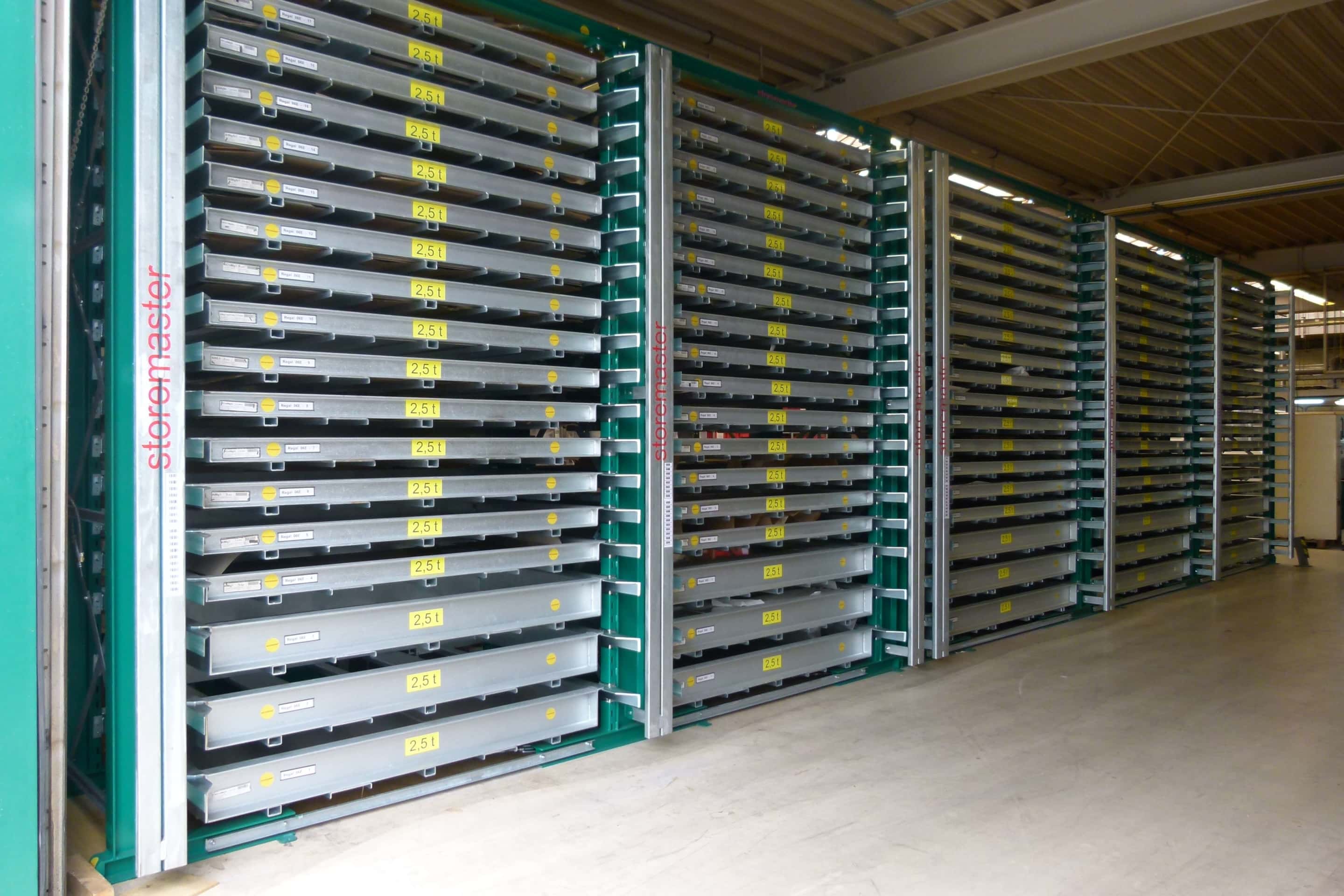

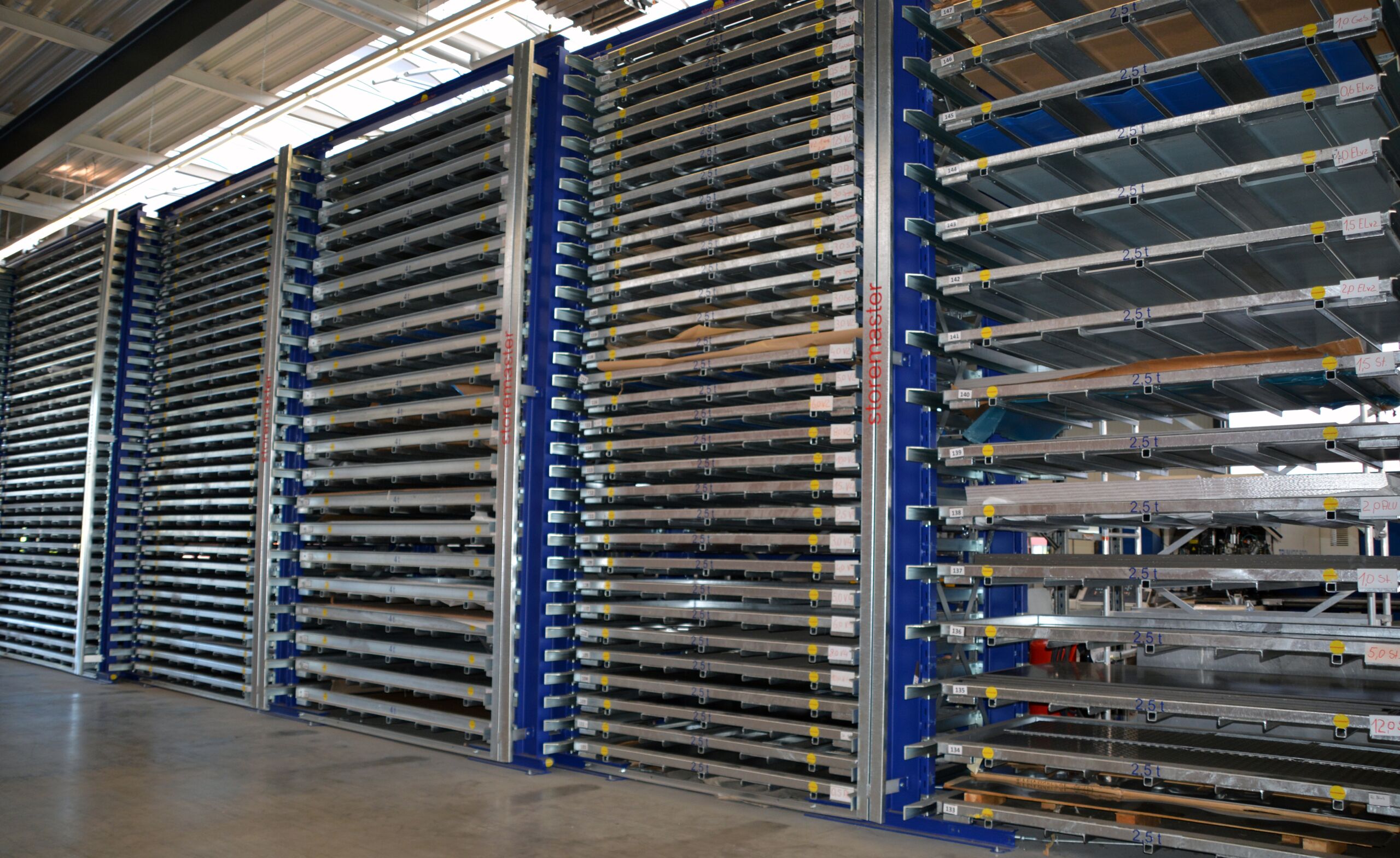

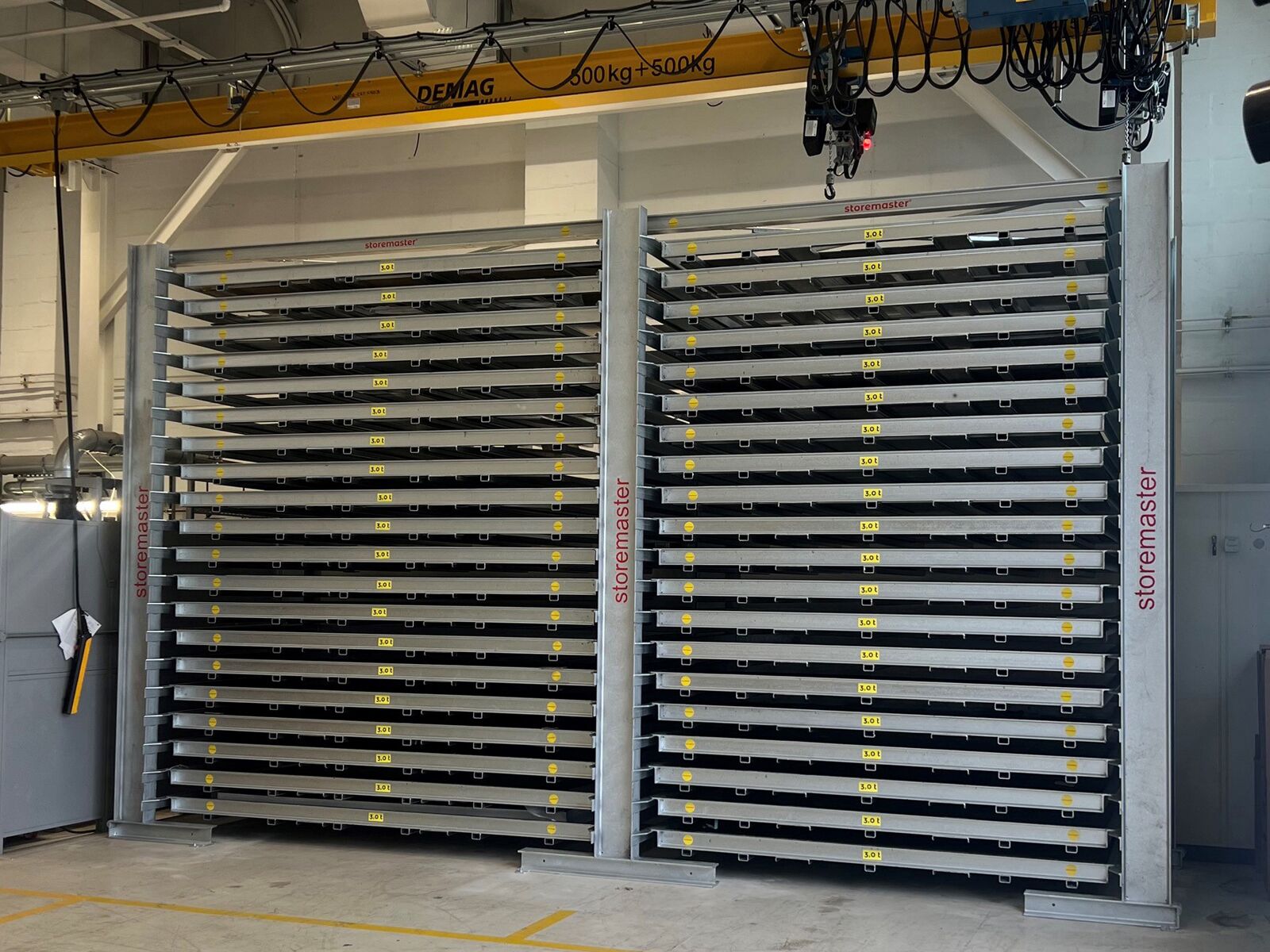

Kurzvorstellung unseres Turmregals, dem ShuttleTower

Bei Regalen im Blechlager kommt es auf Sicherheit, Ordnung und einen hohen Raumnutzungsgrad an. Dafür können Sie sorgen, wenn Sie die Allround-Lösung ShuttleTower, unser Turmlager kaufen.

Der ShuttleTower vereint Überschaubarkeit und Kapazität. Mit seiner herausragenden, weltweit einmaligen Lagerdichte ist das Regal schnell und platzsparend montiert. Der geringe Platzverbrauch macht Ihr Lager damit günstiger. Der Turm steht außerdem für prozesssichere Blechlagerung, bei der jedes Blech leicht zu finden und noch leichter auszulagern ist. Das spart Zeit im Lager und vermeidet Risiken wie Kommissionierfehler oder die Verarbeitung des falschen Materials. Die praktischen Features des Kassettenregals machen darüber hinaus die Bedienung einfach und sorgen für schnelle Zugriffe in Ihrem Lager. Das Regal ShuttleTower ist beispielsweise mit dem Drop & Push Patent ausgestattet, welches das Einfahren mit Blechpaketen auf der Gabel deutlich angenehmer und sicherer gestaltet. Der Turm hilft Ihnen somit dabei, beim Handling des jeweiligen Materials Zeit zu sparen und effizienter zu arbeiten.

Darüber hinaus gewährt Ihnen der Blechlager-Turm ShuttleTower eine optimale Übersicht. Sein besonderes Merkmal ist dabei die optische Markierung der Blechsorten an den Ladungsträgern. Gleichzeitig sorgt eine Markierung am Turmregal für ein simples System zur unkomplizierten Bedienung des Regals. Das verhindert Fehlmaterial-Verarbeitung und somit erheblichen Schaden und zusätzliche Kosten.

Wenn Sie das storemaster® Turmlager kaufen, treffen Sie eine flexible Entscheidung. Denn das modulare Turmlager verschafft Ihnen besonders viel Flexibilität bei der Gestaltung und Größe Ihres Regal-Systems – auch langfristig. Denn Ihr Blechlager kann mit dem Wachstum Ihres Betriebs erweitert und verändert werden. Sie können den ShuttleTower zu jedem späteren Zeitpunkt erweitern und anpassen. Unsere Produkte sind seit vielen Jahren bewährt. Aus diesem Grund gewähren wir mit gutem Gewissen 20 Jahre Garantie auf jedes Regal und sein Zubehör. storemaster sorgt dafür, dass die Turm-Komponenten für Ihren ShuttleTower noch viele Jahre lang verfügbar sind und Sie mit dem zuverlässigen Einsatz Ihres Turm-Regals rechnen können.

Unsere Empfehlung: In Turmlager investieren und von sicherer Lagerung, hoher Lagerdichte und effizientem Handling von Blechen profitieren.

Diese Vorzüge sind inklusive, wenn Sie unser Turmlager kaufen

Vorteile im Überblick
  • höchste Lagerdichte in Turmlagern
  • Komfortable Einlagerung dank Drop & Push Patent
  • Winkel-auf-Winkel-Führung für zusätzliche Sicherheit
  • beliebig veränderbare Fachhöhen dank Steckraster
  • Feuerverzinkung erhöht Dauerhaftigkeit
  • offene Staplerschuhe für leichtes Einfahren

Das Highlight: Automatische Blechentnahme

  • mit Patent-Hubtisch stampmaster (storemaster-Innovation)
  • für z.B. sheetmaster liftmaster loadmaster byloader etc.

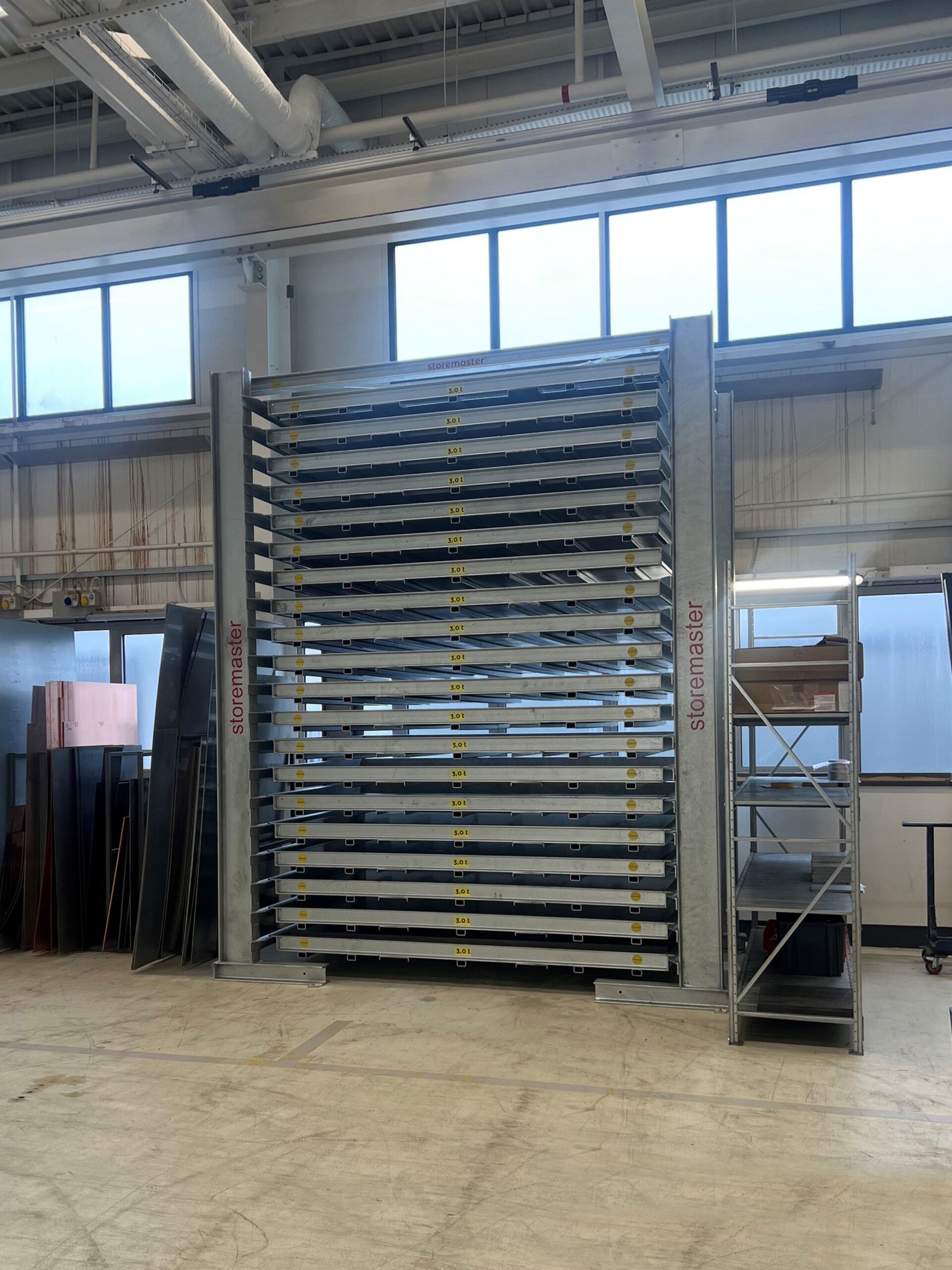

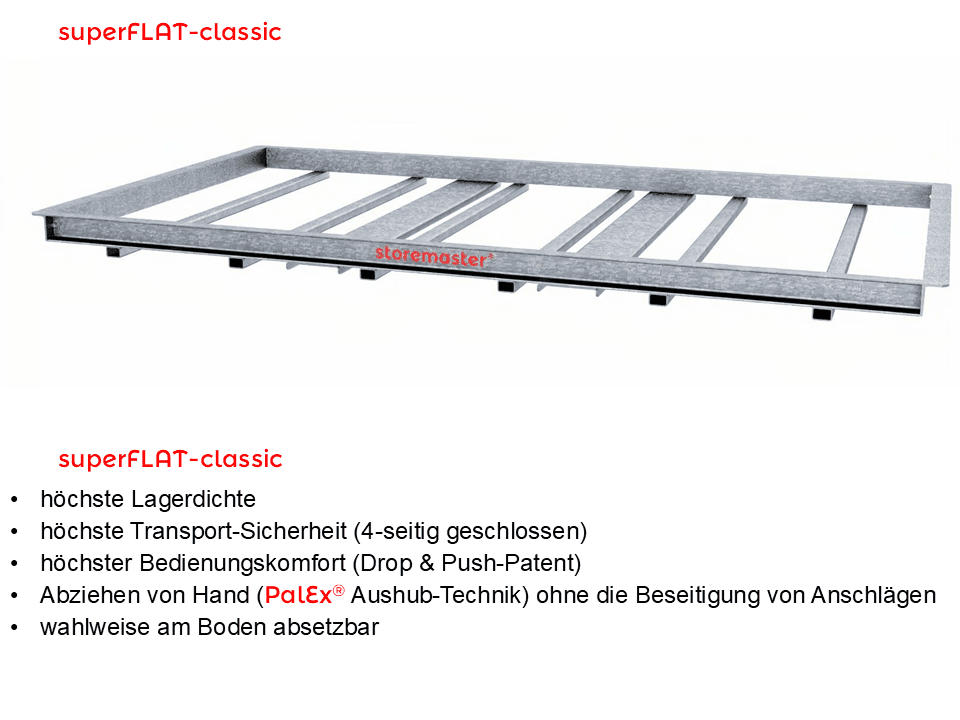

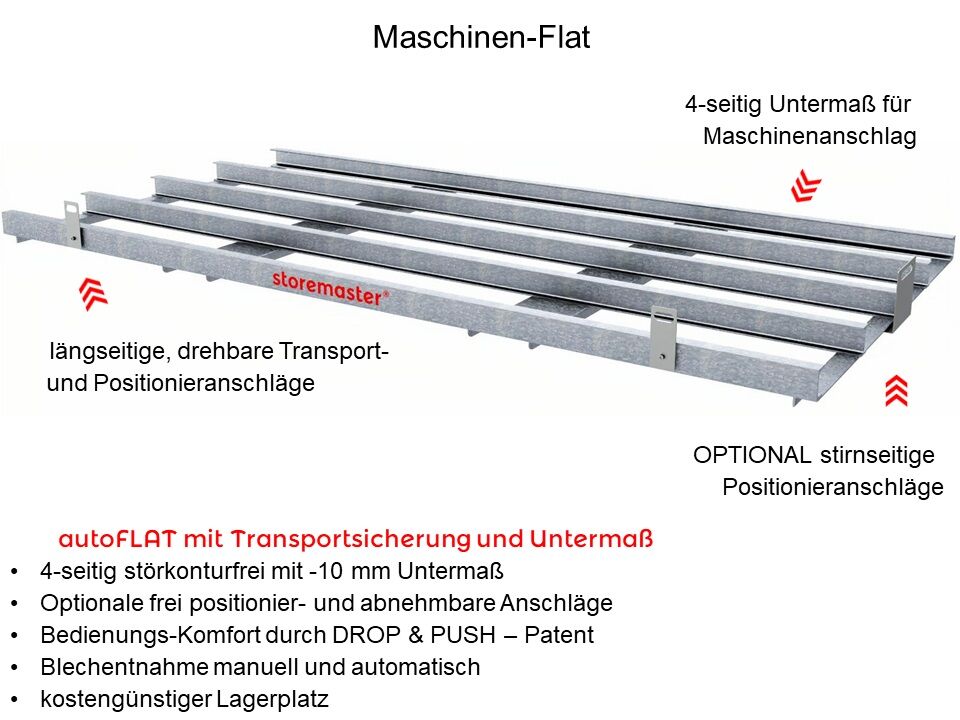

  • 3-fach-Effekt durch Ladungsträger superflat
  • universeller Einsatz an allen Laser-Maschinen
  • konkurrenzlos größte Lagerdichte
  • größter Sicherheits-Komfort weltweit
  • frei von jeglichen Störkonturen (analog Holz-Palette)
  • frei von festen oder temporären Anschlägen
  • exakte Referenzpunkt-Positionierung
  • Verwendung von Holz-Paletten alternativ

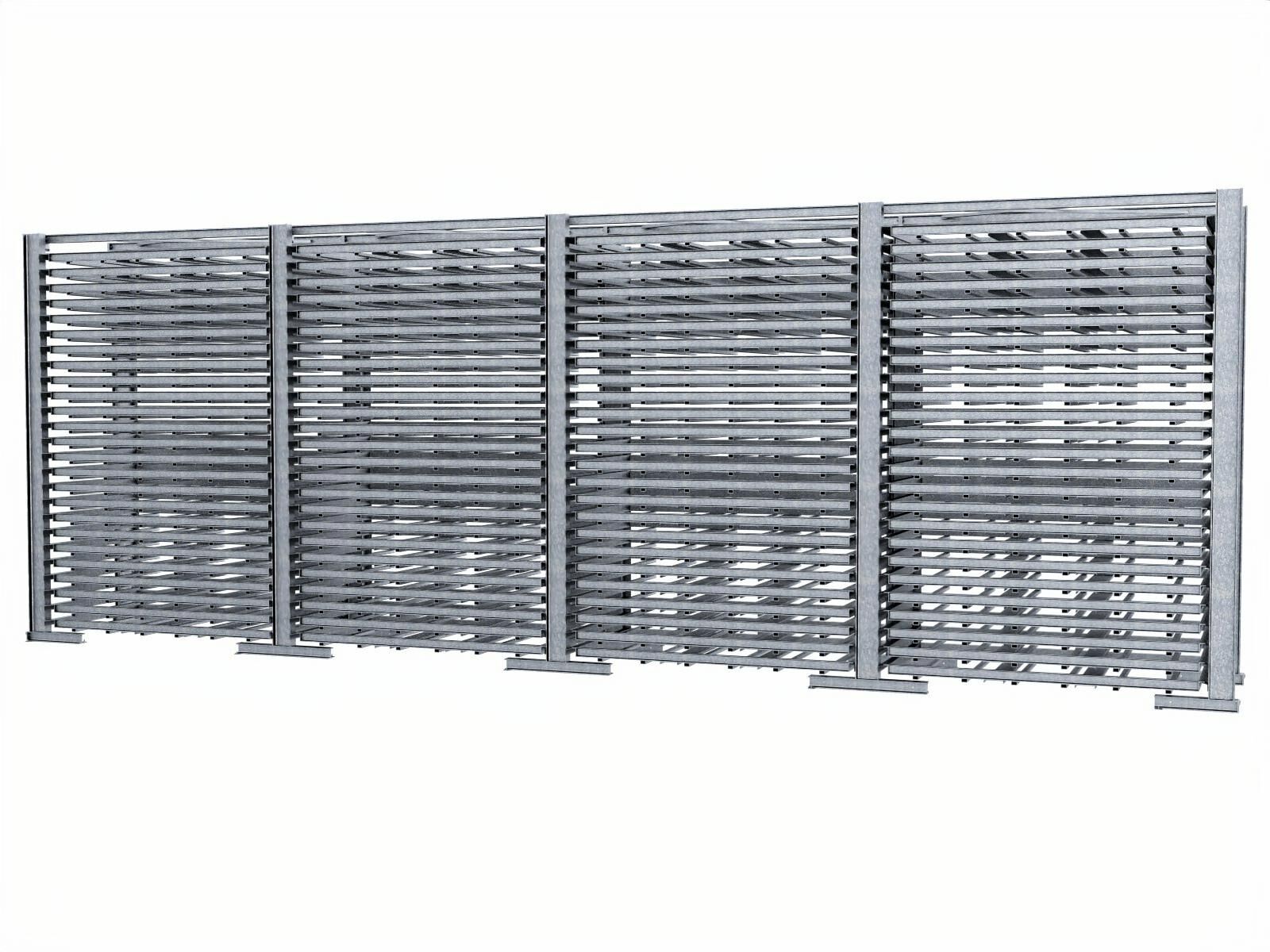

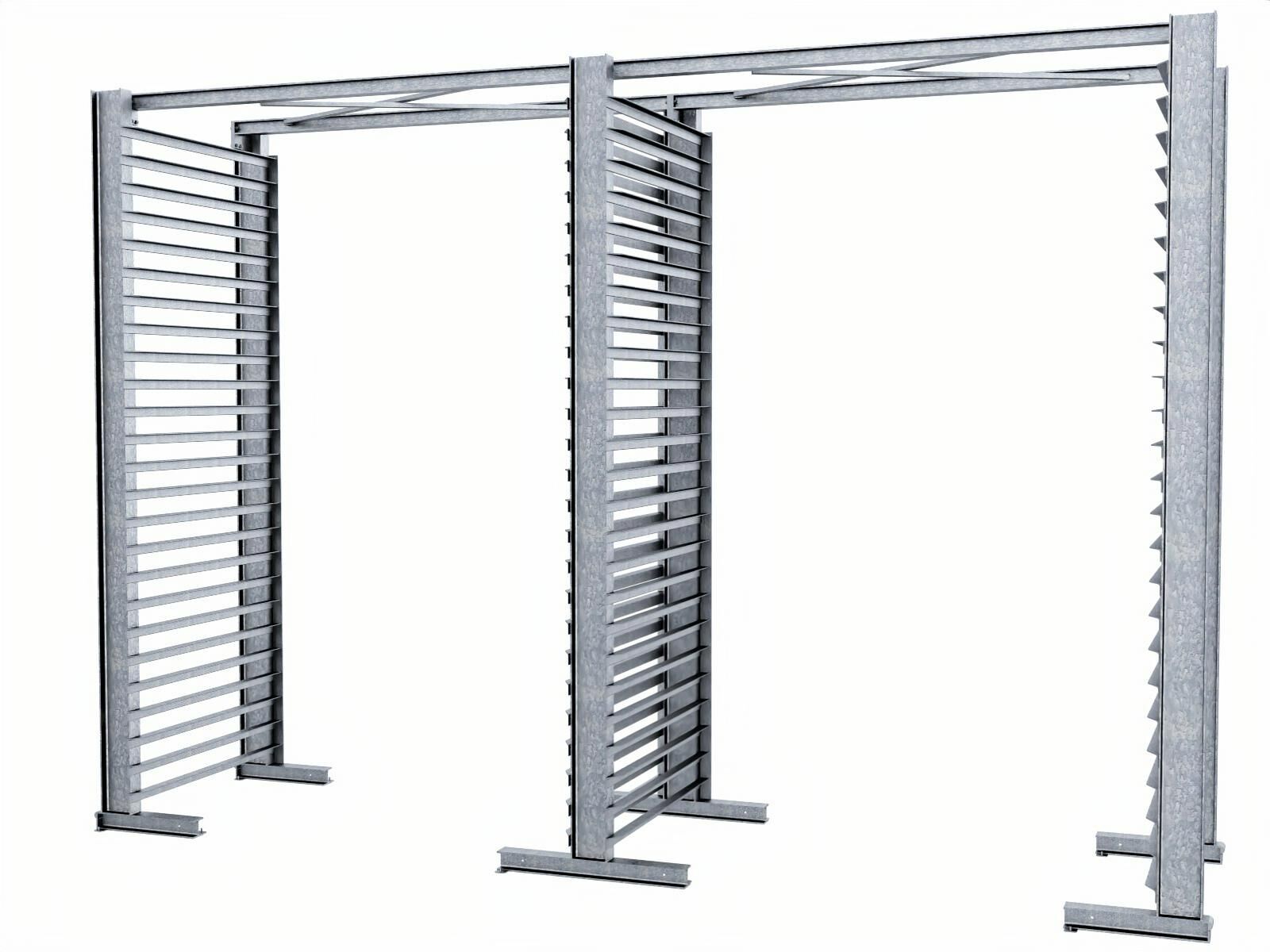

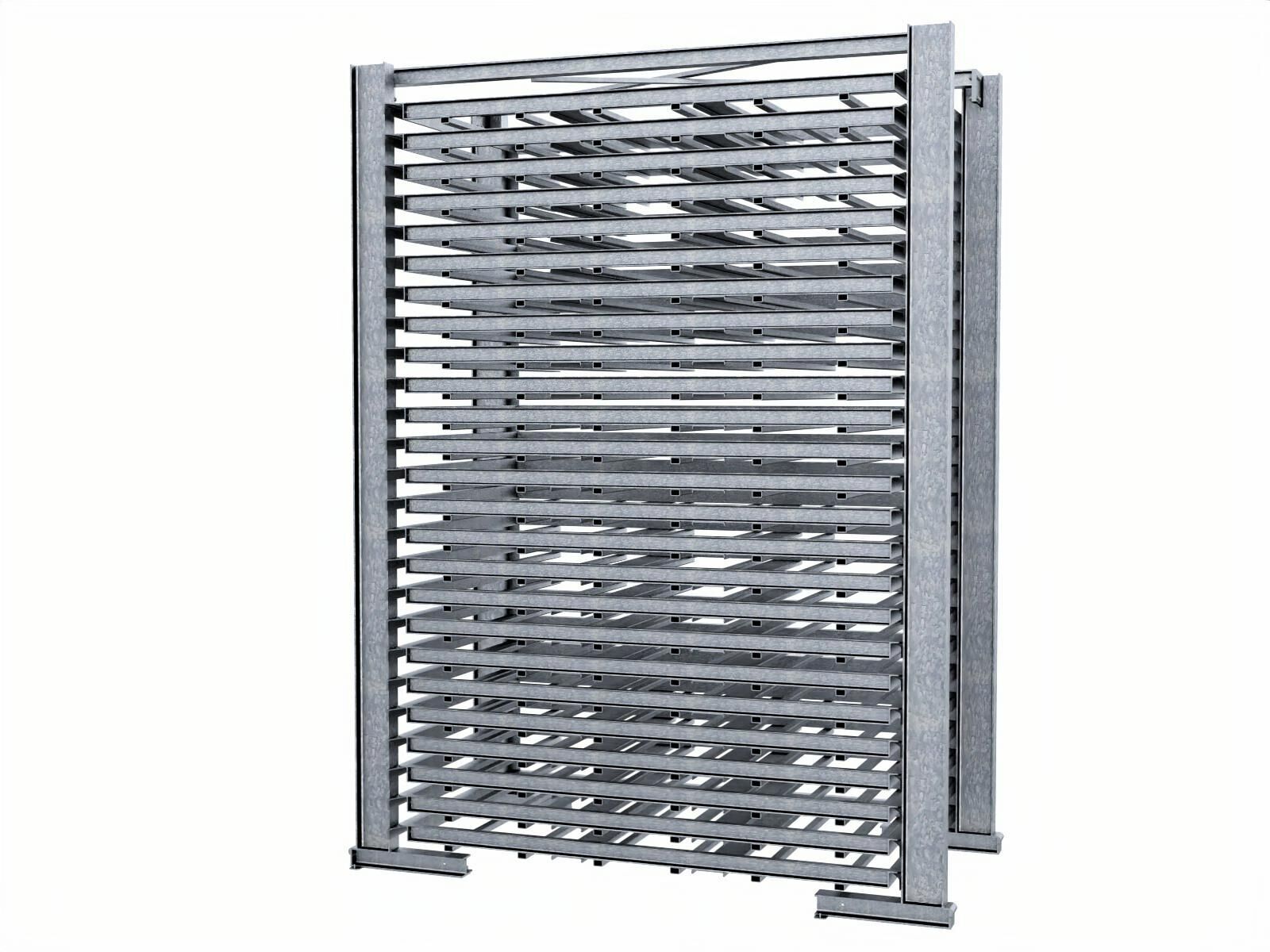

Bauformen des ShuttleTowers
  • Einzelturm oder als Turmreihe
  • alle Blechformate von 2.000 x 1.000 mm bis 6.000 x 2.000 mm
  • bis 5 t Traglast
  • Fachraster ab 150 mm
  • maximale Turmhöhe 9 m
  • auch nach Montage ist eine Aufstockung möglich
Verschiedene Anpassungsmöglichkeiten
  • Outdoor-Ausführung mit Dach und Wand
  • komplett feuerverzinkt für mehr Witterungsbeständigkeit

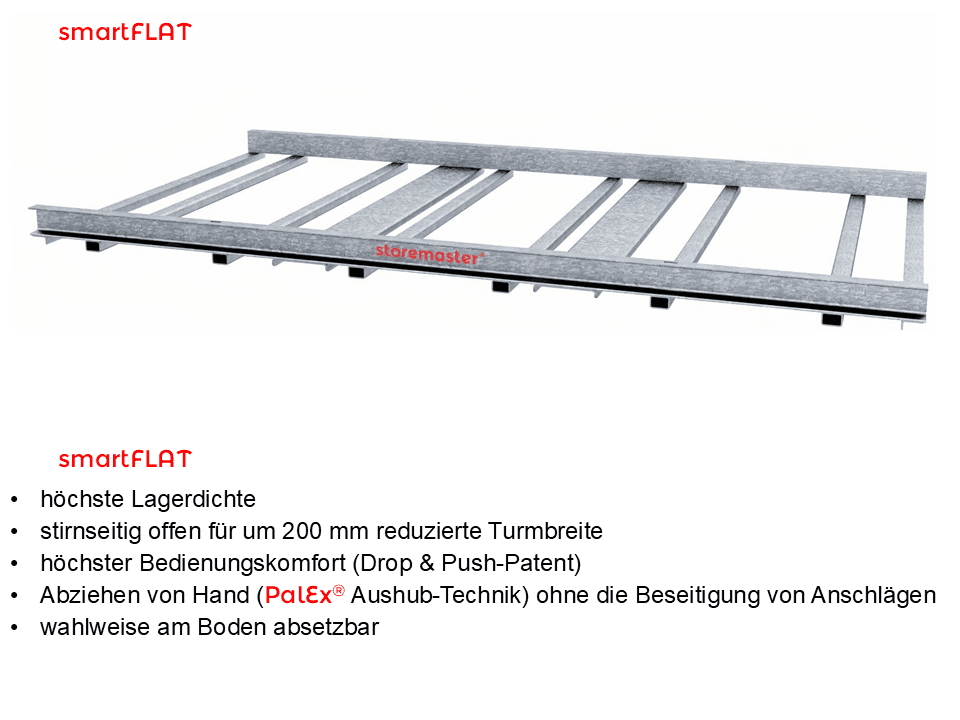

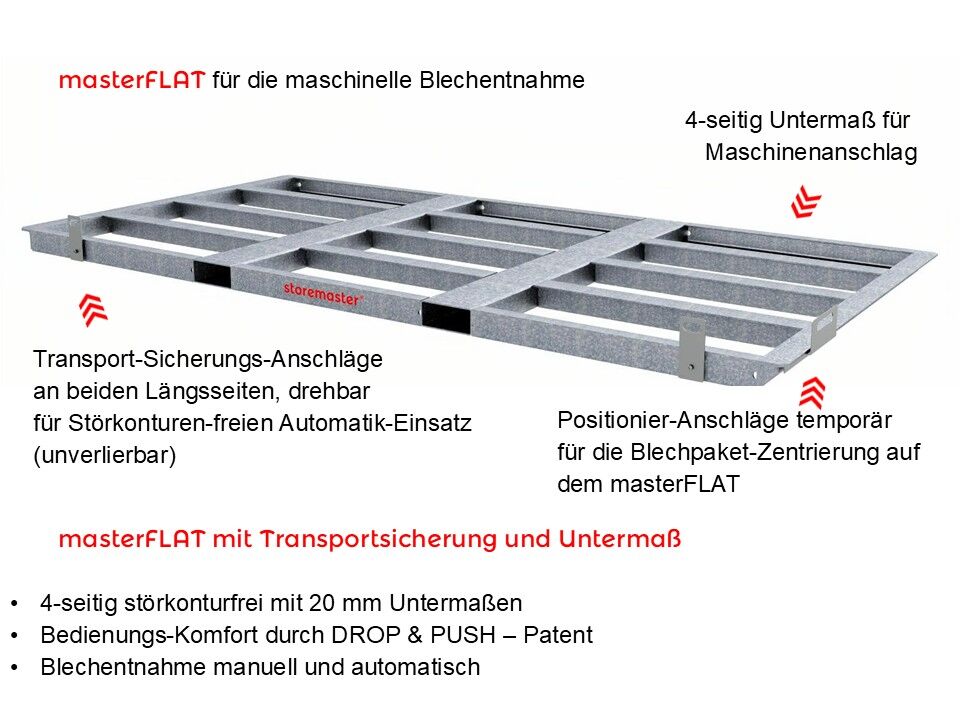

  • Auswahl des passenden Ladungsträgers sorgt für zusätzliche Variationsmöglichkeiten

Der storemaster Shop

Smarte Blechlagerkonzeption und einzigartige Schwerlastregalsysteme für Bleche, Coils und Langgut. Entdecken Sie unsere Lagersysteme und stellen Sie sich Ihr Modell online zusammen.

Wichtige Produktdetails zu unserem Blechlager-Turm: ShuttleTower

Der storemaster® Regal-Turm ShuttleTower ist so gestaltet, dass er im Turm-Lager in jeder Hinsicht eine gute Figur macht. Die klugen Köpfe hinter dem Design des Turms haben an alle Einzelheiten gedacht. Dazu gehören:

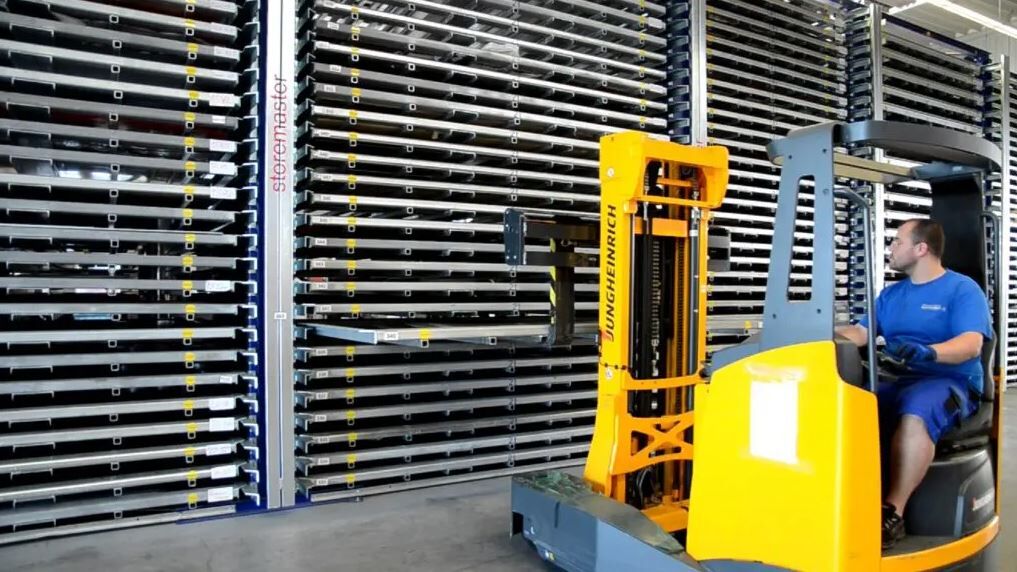

Nach unten offene Staplerschuhe (analog Euro-Palette) mit großzügiger Einfahrhöhe gewährleisten das dauerhaft kollisionsfreie, schnelle und sichere Einfahren der Gabelzinken in das Regal – besonders bei Schräg- oder Schiefstellung von Flat und/oder des Gabelstaplers.

Eingebaute Sicherheit gehört zu den wichtigen Details des Turmregals. Bei Bedienungsfehlern – wie außermittig aufgenommener Last – kippt der Ladungsträger beim ersten Anheben bereits von der Gabel, bevor der Stapler durch weiteres Anheben seine Standsicherheit verliert. Eine sichere Lastaufnahme gemäß BG-Richtlinie BGI 545, Absatz 6.3 ist damit gewährleistet.

Durch seitliche Rahmenwinkel wird die präzise Einlagerung in den ShuttleTower zum Kinderspiel. Bereits vor der Kassettenfront wird das Flat mit auf den nach vorn verlängerten Tragwinkeln des Turms abgesetzt. Das ermöglicht eine exakte Winkel-auf-Winkel-Führung und das zügige Schieben in das passende Fach des Lagerturms.

Praktische System-Erweiterungen und Zubehör zum ShuttleTower

Smarte Erweiterungen und Zusätze zu dem kompakten System machen den ShuttleTower zu einer Allround-Lösung für Regale in der Blechlagerung, wenn Sie unseren ShuttleTower kaufen. Unser Regal-Zubehör im Überblick:

HandlingMaster: Blechmanipulator zum Drehen, Wenden und Heben von selbst schweren Blechen und Blechpaketen am Turm-Regal. Beladehöhe bis zu 2.500mm

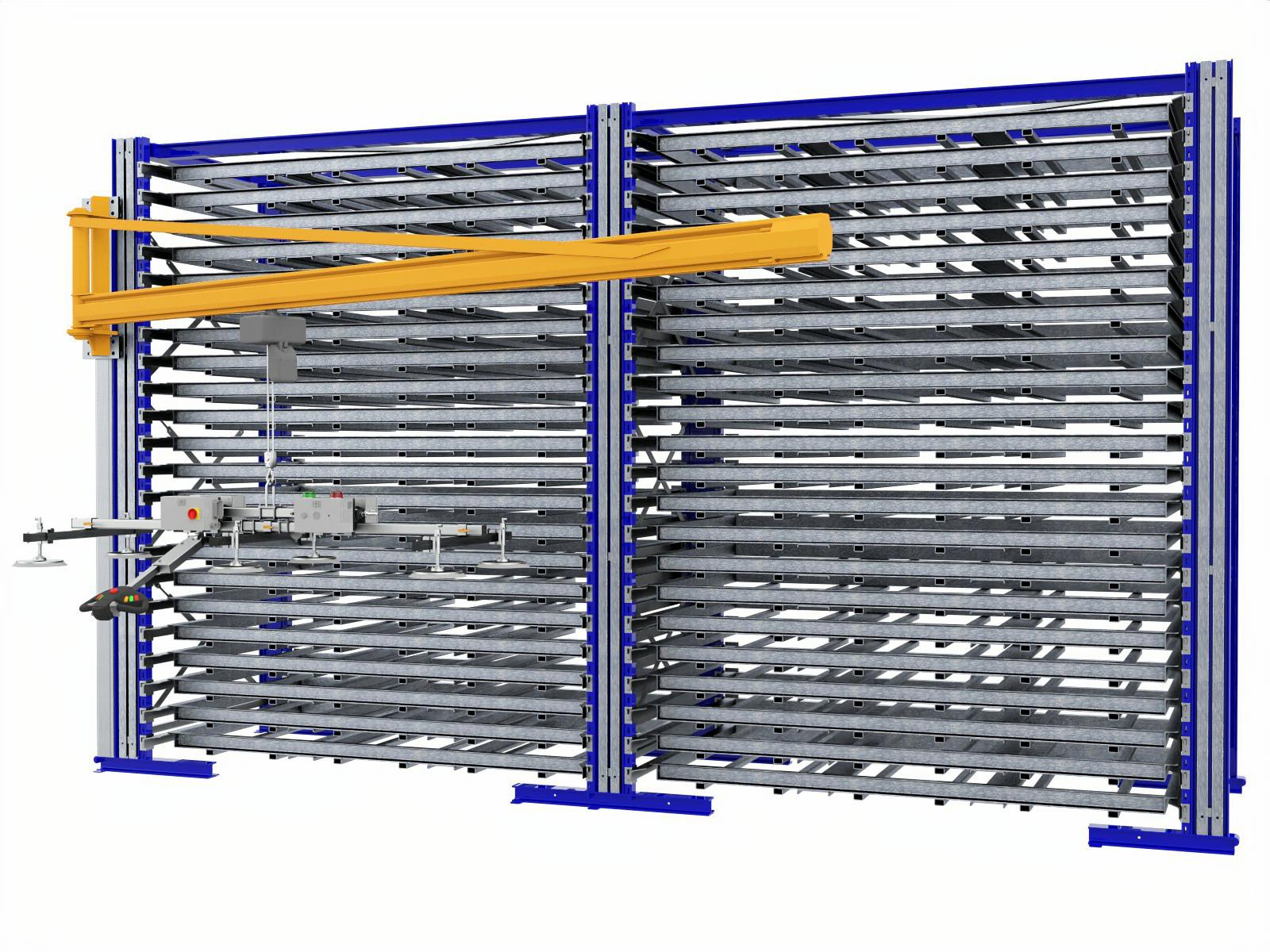

MasterTower Turm-Lager: Erweiterungsmodul für den ShuttleTower mit Säulen-Schwenkkran und dem Blechmanipulator HandlingMaster
Flexibolo: Transportwagen mit hoher Tragekraft und zentraler Drehachse für besonders hohe Wendigkeit

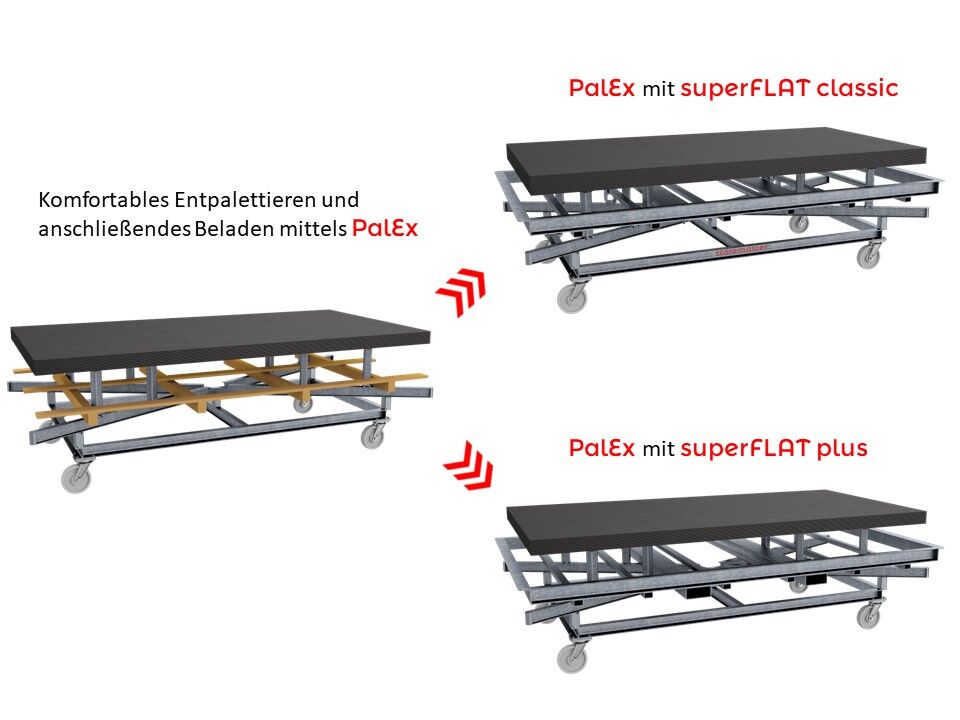

PalEx: Entpalettierer für Blechpakete und Einzelbleche fürs Be- und Entladen. Schützt Bleche und sichert ergonomische Arbeitsverhältnisse
Restbleche-Wagen: Übersichtliche Lösung für die Lagerung von Restblechen sowie komfortables Wiederfinden und Blättern
StampMaster: Patent-Hubtisch auch für Superflats. Entnimmt mit seinen maschinellen Greifern Bleche automatisch
StoreKeeper Smart App: Cleveres Lagersystem für das Handling und Management von Blechen
Entspricht keines unserer Lagersysteme Ihren Vorstellungen? Kontaktieren Sie uns für individuelle Lösungskonzepte.

Alleinstellungs-Merkmale
  • die extrem hohe Lagerdichte spart kostbaren Lagerraum
  • Steckbarkeit der Lagerebenen ermöglicht eine schnelle Anpassung an sich ändernde Paket- u. Fachhöhen
  • verschweißte Fußbalken verhindern eine spätere Schiefstellung der Regalständer
  • durch die Konstruktion der Bodenholme kann bei Aufstellung auf Verbundstein-Pflaster, Asphalt, usw. auf eine Bodenverankerung verzichtet werden, ohne die Kippsicherheit zu beeinträchtigen
  • die besondere Exclusivität des Systems ist das Drop&Push-Patent – dabei muss das Kassetten-Flat nicht mit großem Geschick mühsam in den freien schmalen Fachspalt zeitraubend eingefädelt werden, sondern kann kollisionsfrei bereits vor der Front der eingelagerten Paletten mit seinen stirnseitigen Rahmenwinkeln auf den nach vorn verlängerten Ständerwerk-Ablagewinkeln abgesetzt und dann Winkel-auf-Winkel zwangsgeführt bis zum Anschlag auf den abrieb-resistent verzinkten Führungswinkeln in sein Fach >blind< eingeschoben werden – zur groben Orientierung steht beim Heranfahren dafür die gesamte Fachhöhe zwischen den verlängerten Einschubwinkeln zur Verfügung – Einfahrtrichter sorgen für eine zusätzlich erleichternde Zentrierung, sodass auch bei Schräglage der Palette auf der Staplergabel ein sicherer, verkantungsfreier Einschub gewährleistet ist
  • erst die verschweißte Rahmen-Konstruktion des Ständerwerks ermöglicht mangels sonstiger Stabilisierungs-Elemente den Verzicht auf die sonst zur Stabilisierung des Systems erforderlichen, jedoch besonders im Frontbereich unerwünschten Feldverbände – aber auch rückseitig kann so durch überlange Gabelzinken kein Schaden an sonst üblichen Feldverstrebungen entstehen – und die auch rückseitige Turm-Bedienung wird dadurch möglich
  • die Staplerschuhe sind wie bei einer Holzpalette nach unten offen gelassen, damit eine möglichst große Einfahrhöhe für die Gabelzinken entsteht, was die Aufnahme der Ladungsträger beim Auslagern auch bei Schiefstellung des Staplers beträchtlich erleichtert (maschinen-bedingt können Rohrschuhe erforderlich sein, die jedoch die Lagerdichte und den Handling-Komfort entsprechend einschränken)
  • das Ständerwerk trägt 150 t mit 2-facher Sicherheit

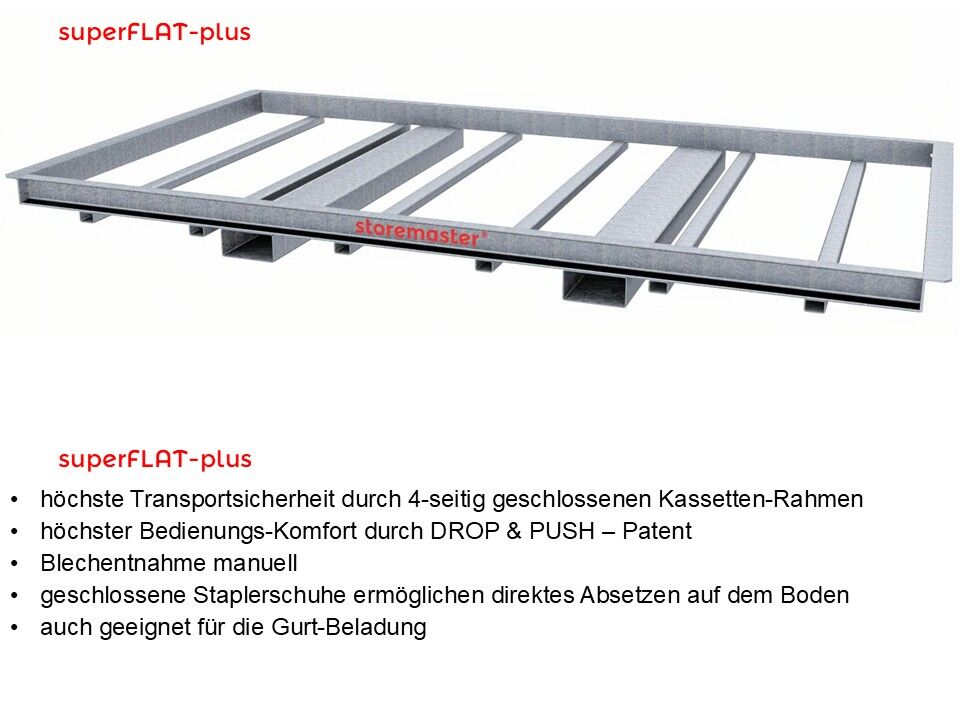

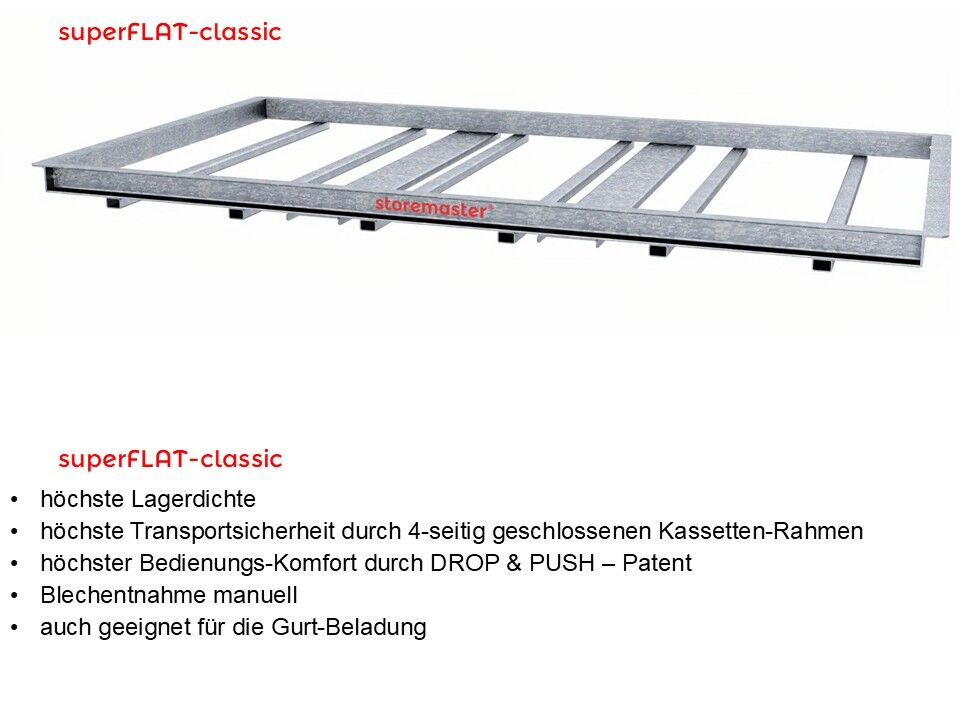

  • die Rahmen-Bauweise der Kassetten-Flats schützt das Blechpaket nach allen 4 Seiten
  • die Tiefensteg-Konstruktion der Flats ermöglicht auch das Einlagern der Blechpakete per Lastgurt
  • das Rundumspiel in der Kassette nimmt auch Bleche mit in Praxis vorkommenden Übermaßen auf
  • die kräftigen Trägerprofile der Flats aus massivem Formstahl sind dauerhaft stoß-unempfindlich
  • Lackschäden an den Flats sind durch eine stoß-unempfindliche Tauch-Feuerverzinkung ausgeschlossen, die auch den Außeneinsatz bei 30 Jahren Korrosionsschutz-Garantie problemlos ermöglicht
  • Diverse Sonder-Anwendungen wie z.B. Kufen-Ausführung für Rollenförderer, Einlagerung nicht entpalettierter Blechpakete, Universal-Absteck-Einrichtung für wechselnde Formate und Paket-Überhöhen innerhalb eines Ladungsträgers sind möglich
  • die Stapler-Einfahrschuhe werden dem Zinkenabstand und der Zinkenbreite der Staplergabel angepasst

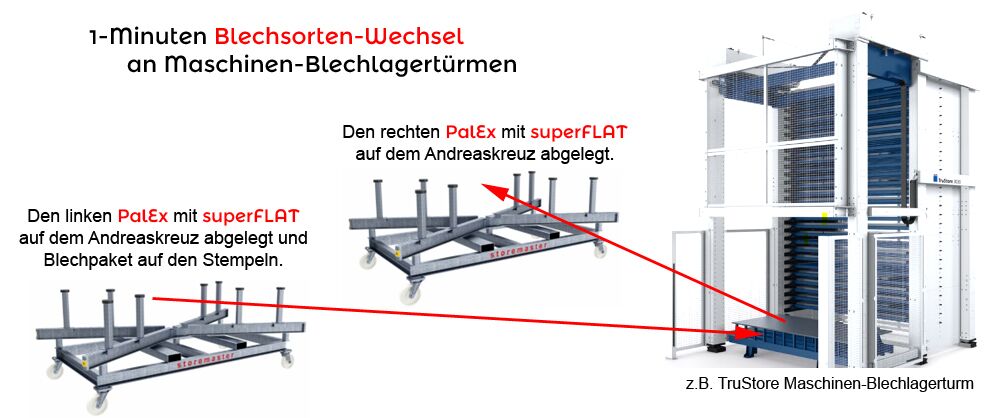

  • der patentierte Entpalettierer und Kassetten-Belader ermöglicht das Prozedere innerhalb von 5 Minuten

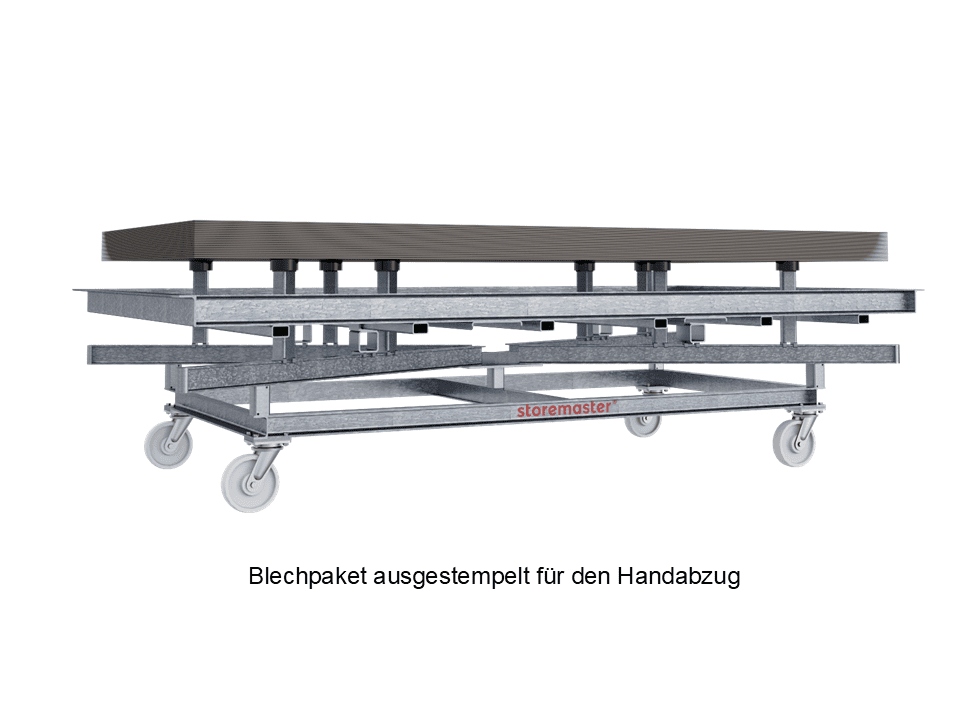

    – auch zum Ausstempeln für den allseitigen Handabzug ist der PalEx ebenfalls hervorragend geeignet
  • mit geringem Aufwand ist eine Kran-Vakuum-Blechentnahme-Technik in die Lagertürme integrierbar

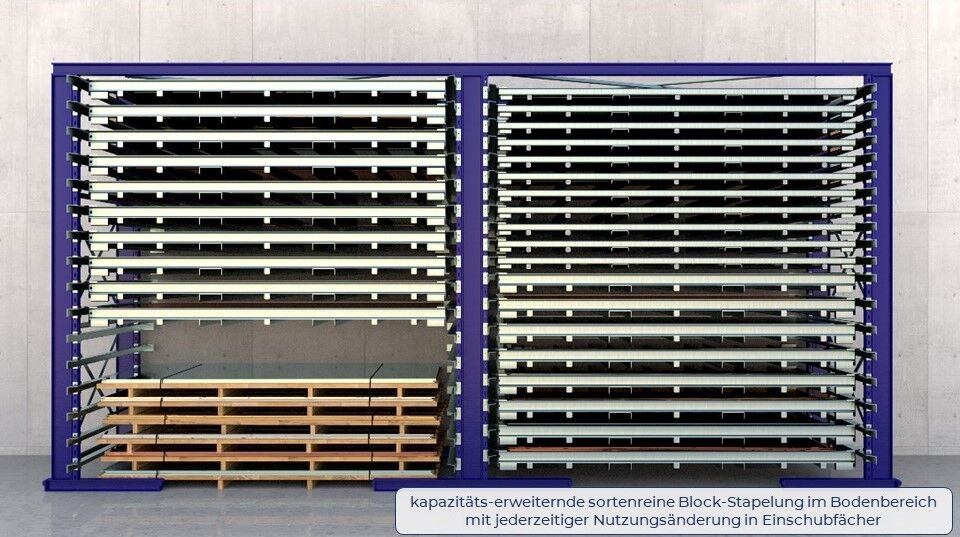

  • im unteren Bereich der Türme lassen sich Schubladen- u. Wechsel-Paletten-Blocks problemlos einfügen
  • auch das umfangreiche Zubehör wie sehr auffällige LED-Fachanzeigen, chaotische RFID-Lagerhaltung mittels Transponder-Reader-Technik, Barcode-Kits, Magnet-Zahlen-Schilder für die Festplatz-Lagerhaltung, Lagerverwaltungsprogramm speziell für Blechlager, Coils, Spaltbandringe, Stabmaterial, aber auch für jegliches andere Stückgut einschl. ERP-Schnittstelle, etc. zeichnet die Universalität des Systems aus.

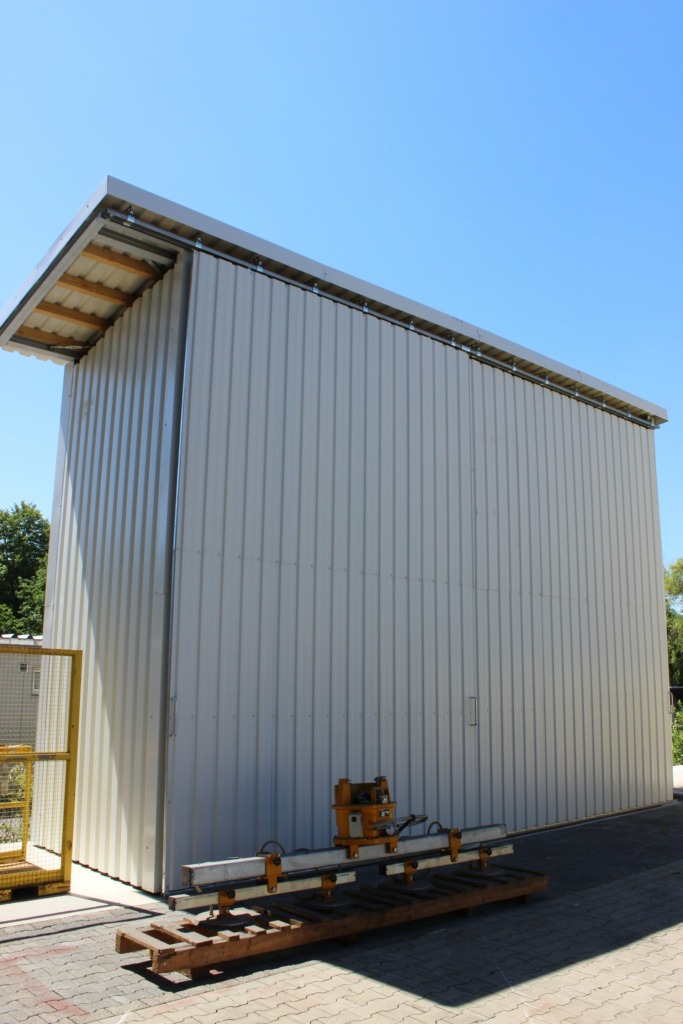

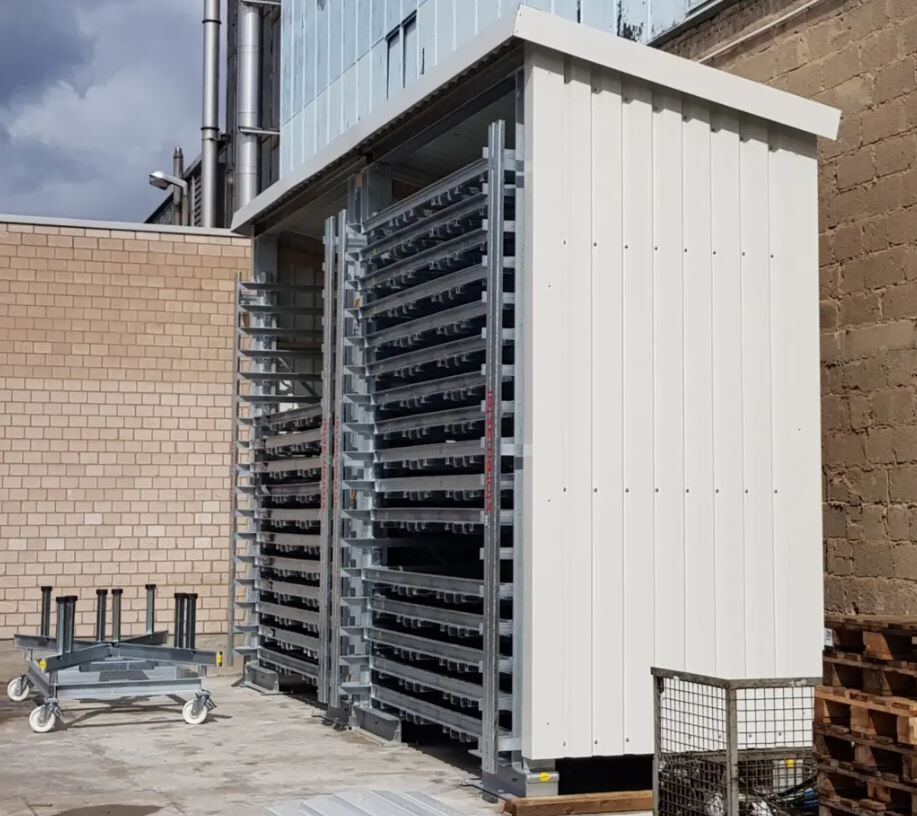

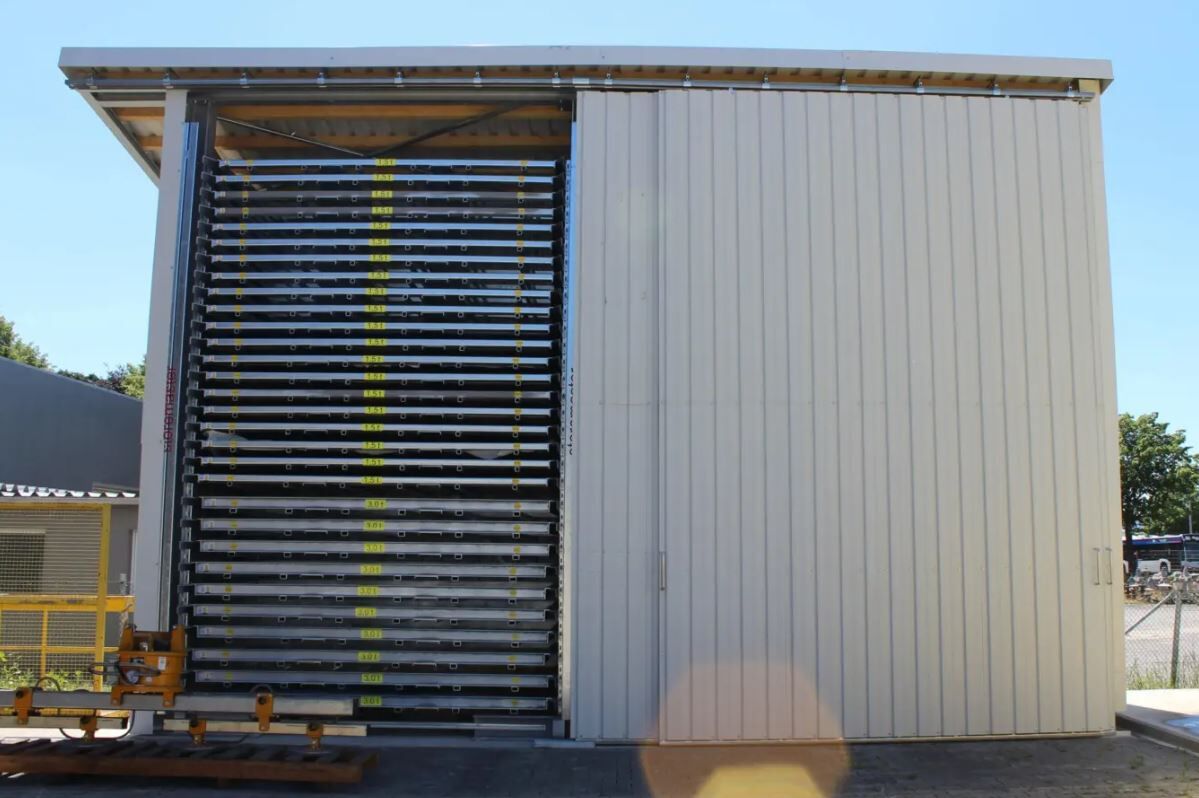

ShuttleTower Outdoor

Eine hoch technisierte Produktion ohne intelligent gestaltete, integrierte Lagertechnik ist für moderne Unternehmen heute nicht mehr denkbar.

Dies muss jedoch nicht zwangsläufig bedeuten, wertvolle Hallenflächen  der Produktion zugunsten von Lagereinrichtungen vorzuenthalten, wenn sich materialfluss-technisch dafür auch Außenbereiche anbieten.

Aufgrund der dabei anfallenden, regional unterschiedlichen Wind- und Schneelasten unterliegen solche Anlagen jedoch in Hinsicht auf Statik, Funktionsweise und witterungsbeständiger Detail-Ausführung einer besonderen Sorgfaltspflicht. Neben anderen Maßnahmen sind die Auslegung von Fundamenten, präzise ausgeführte Dach- und Wandanschlüsse, dauerhaft funktionierende Toranlagen, sowie die Regenwasser-Entsorgung und eine korrosionsfreie Oberflächen-Behandlung besonders hervorzuheben.

 Die dafür zu erbringenden Voraussetzungen sind in das Blechlager-Konzept ShuttleTower bereits bei der System-Entwicklung von storemaster vorweislich eingebunden worden.

 Somit stellt das  storemaster – Außenlager ShuttleTower outdoor für den Anwender eine willkommende, wirtschaftlich besonders effektive Alternative dar.

Die Automatik-Alternative

Das neue Highlight der automatischen Blechverarbeitung – endlich für weniger Geld.

genial simpel | effizient | hoch flexibel | modular

Blechlager-Automatik mit Wachstums-Potenzial - sukzessiv erweiterbar auf bis zu 1.000 Blechsorten - mit bis zu 10 Maschinen - konventionelle Blechverarbeitung parallel aktiv.

Ideal auch für das Vorkommissionieren von Blechen für eine kontinuierliche Abarbeitung von Maschinen-Folgeaufträgen ohne die fortlaufende Bereitstellung ganzer Blechpakete wechselnder Blechsorten.

Das Starter-Kit: fertigungsintegriert mit 20 Wechsel-Plätzen (10 temporär + 10 im Puffer) ab 150.000,00€ betriebsfertig übergeben – jeder weitere integrierbare Lagerplatz im ShuttleTower® ab 1.000,00€.

System-Erweiterungen

HandlingMaster

HandlingMaster

Blechmanipulator speziell für Blechlager-Schubladen- und Flat-Systeme für MasterTower

System-Zubehör

Im Folgenden finden Sie einzelne Komponenten, mittels derer dieser Basis-Block erweitert werden kann..

Flexibolo

Flexibolo

Multifunktions-Transportwagen mit zentraler Drehachse
PalEx

PalEx

Multifunktioneller Entpalettierer u. Belader sowie als Entnahmestation (Ausstempler) DBGM

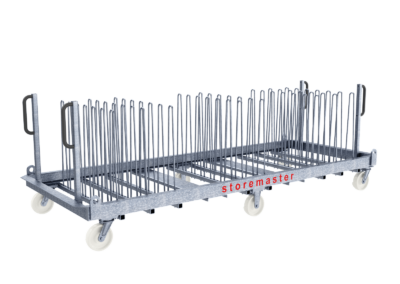

Restbleche-Wagen

Restbleche-Wagen

komfortabler Überblick, Einblick und sicherer Zugriff für perfekte Restbleche-Ordnung und -Verwaltung
StampMaster

StampMaster

superflat - Patent-Hubtisch - automatische Blechentnahme mittels Maschinen-Greifer
